Phân loại Pa lăng xích kéo tay theo kiểu truyền động

Pa lăng là một thiết bị nâng được treo ở trên cao gồm một cơ cấu nâng, trong nhiều trường hợp còn được trang bị thêm cơ cấu di chuyển. Pa lăng có đặc điểm là kích thước khá nhỏ gọn, đơn giản về mặt kết cấu, trọng lượng nhẹ. Palang thường được treo vào các dầm, cột chống, giá chuyên dùng hoặc treo vào xe con di chuyển. Dẫn động pa lăng có thể bằng tay hoặc bằng điện, ngoài ra có một số loại Pa lăng dẫn động bằng khí nén. Dây treo hàng có hai loại là xích và cáp. Trong bài này chúng tôi sẽ giới thiệu đến quý khách về các loại Pa lăng xích kéo tay hiện nay. Pa lăng xích kéo tay được sử dụng trong các công việc lắp ráp, sửa chữa hoặc khi không có nguồn điện với tải nâng nhỏ, chiều cao nâng không lớn và sử dụng không thường xuyên.
Dẫn động bằng xích kéo tay vòng qua bánh kéo làm quay trục dẫn của Pa lăng. Đĩa xích kéo thường có số răng nhỏ hoặc đường kính. Tùy theo kiểu truyền động có Pa lăng xích kiểu trục vít và kiểu bánh răng. Pa lăng xích kiểu bánh răng có hiệu suất cao hơn so với kiểu trục vít nên có thể sử dụng để nâng vật nặng với tốc độ lớn hơn. Hiệu suất Pa lăng xích kiểu bánh răng là 0.7 - 0.85, kiểu trục vít là 0.55 - 0.8.

Pa lăng xích kéo tay kiểu trục vít

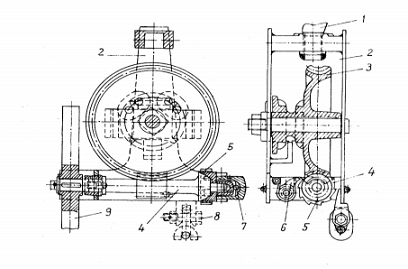

Cau tao Pa lang xich keo tay kieu truc vit
Sơ đồ cấu tạo Pa lăng xích kéo tay kiểu trục vít


Cấu tạo Pa lăng xích kéo tay kiểu trục vít:

1 - Móc treo Pa lăng
2 - Khung treo
3 - Bánh vít cùng đĩa xích treo tải
4 - Trục vít có gắn đĩa phanh nón
5 - Bánh răng cóc đồng thời là đĩa phanh nón thứ hai
6 - Cóc hãm
7 - Bi cầu chịu nén
8 - Chốt treo xích tải
9 - Đĩa xích kéo

Pa lăng trục vít gồm móc treo (1), bộ khung (2) trong đó có lắp bánh vít (3) gắn liền đĩa xích treo tải. Trục vít (4) được dẫn động nhờ đĩa xích kéo (9). Bộ truyền trục vít được chế tạo không tự hãm, vì vậy cần phải được trang bị thêm hệ thống phanh. Như hình trên là phanh tự động với mặt ma sát không tách rời.

Pa lăng xích kéo tay kiểu bánh răng

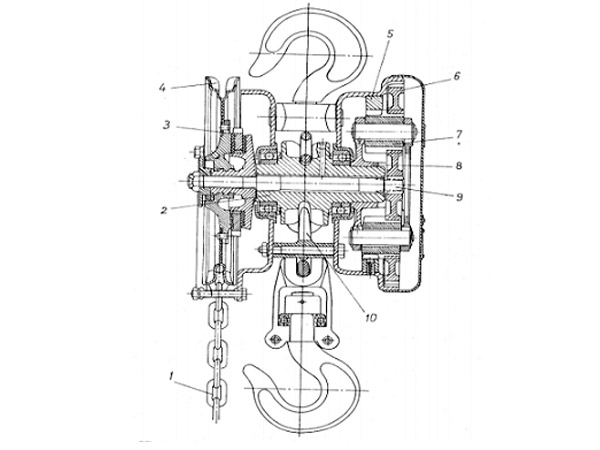

Cau tao Pa lang xich keo tay kieu banh rang
Sơ đồ cấu tạo Pa lăng xích kéo tay kiểu bánh răng

Cấu tạo Pa lăng xích kéo tay kiểu bánh răng
1 - Xích kéo
2 - Đĩa xích tải
3 - Phanh tự động
4 - Đĩa xích kéo
5 - Vành răng cố định
6 - Bánh răng trung gian
7 - Bánh răng hành trình
8 - Cần của truyền động hành trình
9 - Trục dẫn
10 - Xích tải

Pa lăng xích kiểu bánh răng sử dụng bộ truyền hành trình có kết cấu nhỏ gọn. Monen được truyền từ bánh kéo (4) sang trục dẫn (9). Nhờ các bánh răng hành trình (7) luôn ăn khớp với vành răng cố định (5) gắn trên vỏ nên các trục của bánh răng (7) làm cần (8) quay dẫn động cho đĩa xích tảu (2). Pa lăng xích kéo tay kiểu bánh răng được trang bị phanh tự động với mặt ma sát tách rời (3).
